  • NXQ Serisi Akümülatör Mesanesi
Akümülatör Mesanesi

NXQ Serisi Akümülatör Mesanesi

NXQ Serisi Akümülatör Mesanesi, hidrolik sistemlerde kritik bir enerji depolama elemanıdır ve öncelikli olarak enerji dalgalanmalarının emilmesinden ve düzgün sistem çalışması için enerjinin serbest bırakılmasından sorumludur.

Fiyat Teklifi Al >
  • NXQ Serisi Akümülatör Mesanesi
Önceki:Önceki ürün yokSonraki:PED Tipi Akümülatör Mesanesi

Ana Fonksiyonlar
1. Enerji Depolama: Hidrolik pompa sisteme basınç uyguladığında, akümülatör kesesi deforme olur ve enerjiyi depolamak için dahili nitrojeni (veya diğer sıkıştırılmış gazı) sıkıştırır.
2. Basınç Stabilizasyonu: Sistem basıncı düştüğünde, akümülatör kesesi geri döner, hidrolik yağını yenilemek ve sistem basıncını ayarlanan değere yakın tutmak için sıkıştırılmış gazı serbest bırakır.
3. Kapasite Kompanzasyonu: Sistemdeki boru, piston rod gibi bileşenlerin hareketinden kaynaklanan hacim değişikliklerini telafi eder.
4. Darbe Emilimi: Hidrolik sistemlerde solenoid valflerin açılması veya kapanması anlık şoklar (darbeler) oluşturur. Akümülatör kesesi bu şokları etkili bir şekilde emerek sistem bileşenlerini korur.


Çalışma Ortamı:
1. Akümülatör Mesanesinin İçi: Tipik olarak nitrojen (N2), bazen de diğer inert gazlarla doldurulur.
2. Akümülatör Mesanesinin Dışı: Hidrolik yağ (Y), emülsiyon (R) veya su-glikol (EG) vb. ile doldurulmuştur.
3. Malzeme: Dış kabuk genellikle 20# çelik, 35CrMo veya 316L paslanmaz çelikten yapılır. Akümülatör mesane gövdesi tipik olarak yağ direnci, asit ve alkali direnci, ısı direnci ve minimum deformasyon özelliklerine sahip, yüksek mukavemetli, yağa dayanıklı kauçuktan yapılmıştır.
4. Standartlar: HG2331 standardına (Avrupa standardı) uygundur ve GB/T 20663-2017 gibi standartlara uygundur.


Ortak Modeller ve Yapılar:
Bu seride farklı kapasitelerde (0,4L'den 200L'ye kadar) çeşitli modeller bulunmaktadır. Ortak yapılar arasında Tip A (küçük bağlantı noktası) ve Tip AB (büyük bağlantı noktası) bulunur. Bağlantı yöntemleri arasında flanş (F) ve dişli (L) bulunur. Model tanımlamaları genellikle kapasite, nominal basınç ve bağlantı yöntemi gibi bilgileri içerir.

Ürün
Açıklama

Müşterilerimizin ihtiyaçlarına göre tasarım ve geliştirme yapabilir, farklı müşterilerin gereksinimlerini karşılayabiliriz.

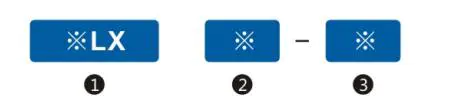

Model Tanımları

1. Mesane hacmi: 0.4-100L
2. Biadderuzunluğu: 74-1880mm
3. Yapı türü: A Tipi

Ürün Teknik Özellikleri

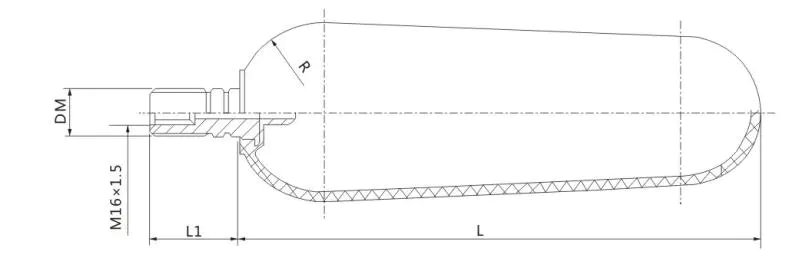

Genel Boyut

1. NXQ Serisi Akümülatör Mesane Parametre Tablosu

Seri (Φ) Hacim (L) DM Uzunluk (mm) L2 (mm) R (mm)
89 0.4 M24×1,5 74 44 38.5
89 0.63 M24×1,5 144 44 38.5
89 1 M24×1,5 250 44 38.5
114 1 M24×1,5 150 44 49
152 1.6 M30×1,5 144 49 66
152 2.5 M30×1,5 206 49 66
152 4 M30×1,5 312 49 66
152 6.3 M30×1,5 486 49 66
219 10 M30×1,5 365 60 95
219 16 M30×1,5 569 60 95
219 20 M30×1,5 700 60 95
219 25 M30×1,5 877 60 95
219 32 M30×1,5 1110 60 95
219 40 M30×1,5 1405 60 95
219 50 M30×1,5 1735 60 95


2. NXQ Serisi Akümülatör Mesane Parametre Tablosu

Seri (Φ) Hacim (L) DM Uzunluk (mm) L2 (mm) R (mm)
299 20 M30×1,5 380 70 131
299 25 M30×1,5 470 70 131
299 40 M30×1,5 740 70 131
299 50 M30×1,5 950 70 131
299 63 M30×1,5 1180 70 131
299 80 M30×1,5 1480 70 131
299 100 M30×1,5 1880 70 131
299 150 M30×1,5 2815 70 131
