Pistonlu Akümülatör

Temel Tanım ve Yapı
Pistonlu akümülatör, hidrolik olarak izole edilmiş akümülatörler kategorisine girer. Esas olarak aşağıdaki bileşenlerden oluşur:
1. Ana Yapı: Bir silindir (yağ haznesi), piston, gaz haznesi ve uç kapakları içerir. Piston, hidrolik sıvı bölmesini (alt kısım) gaz bölmesinden (üst kısım) ayıran silindirin içinde bulunur.
2. Sızdırmazlık Sistemi: Gazın hidrolik sıvıya sızmasını önlemek için pistonun her iki tarafına yüksek hassasiyetli contalar yerleştirilmiştir, böylece hidrolik sıvının temizliği korunur.
3. Kontrol Valfleri: Sıkıştırılmış gazı doldurmak ve hidrolik sıvı akışını kontrol etmek için tipik olarak bir ön dolum valfi ve bir çek valf ile donatılmıştır.

Çalışma Prensibi
Pistonlu akümülatörün çalışma süreci dev bir "yay"ınkine benzer:
1. Enerji Depolama Aşaması: Hidrolik sistemdeki basınç arttığında (gazın ön dolum basıncının üzerine), hidrolik sıvısı bir çekvalf aracılığıyla akümülatöre girerek pistonu yukarı doğru iter ve üst kısımdaki gazı sıkıştırır. Gaz hacmi azaldıkça enerji depolanır.
2. Enerji Salma Aşaması: Sistem ek hidrolik enerjiye ihtiyaç duyduğunda (basınç düşüşleri), sıkıştırılmış gaz hızla genleşerek pistonu aşağı doğru iter. Pistonun aşağı doğru hareketi, hidrolik sıvıyı sisteme geri zorlayarak enerjiyi serbest bırakır.

Sipariş Notu
1. Örneğin: Nominal basınç: 31,5MPa. Kabuğun iç çapı (mm): 180 mm, nominal hacim: 20L, hidrolik bağlantı noktası: dişli; uç kapağı diş tipi: erkek, orta: hidrolik yağı; piston akümülatörünün tipik model kodu şu şekilde olacaktır: HXQ-A-20/31.5-L-Y-180.
2. Piston akümülatörünün özel gereksinimleri için lütfen bizimle iletişime geçin.
3. Tasarımı revize etme hakkımız saklıdır.

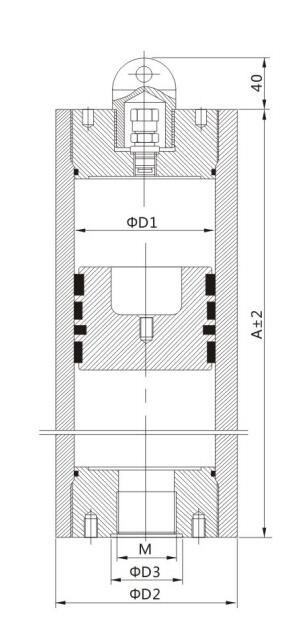

Model Kodu ve Boyutu

	Model Kodu	Nominal Hacim (L)	ΦD1 (mm)	ΦD2 (mm)	bir (mm)	İzin Verilen Çalışma Basıncı (MPa)	ΦD3 (mm)	M	Ağırlık (kg)
	HXQ-A-0,5/※-L-Y-80	0.5	80	98	275	10~31,5	35	M27×2	10
	HXQ-A-1/※-L-Y-80	1	80	98	375	10~31,5	35	M27×2	12
	HXQ-A-2/※-L-Y-80	2	80	98	575	10~31,5	35	M27×2	16
	HXQ-A-2,5/※-L-Y-100	2.5	100	126	500	10~31,5	50	M42×2	26
	HXQ-A-5/※-L-Y-80	5	100	126	820	10~31,5	50	M42×2	38
	HXQ-A-7,5/※-L-Y-100	7.5	100	126	1140	10~31,5	50	M42×2	49
	HXQ-A-2/※-L-Y-125	2	125	155	360	10~31,5	50	M42×2	34
	HXQ-A-5/※-L-Y-125	5	125	155	600	10~31,5	50	M42×2	49
	HXQ-A-15/※-L-Y-125	15	125	155	1415	10~31,5	50	M42×2	99
	HXQ-A-6/※-L-Y-150	6	150	180	555	10~31,5	60	M48×2	52
	HXQ-A-20/※-L-Y-150	20	150	180	1345	10~31,5	60	M48×2	100
	HXQ-A-32/※-L-Y-150	32	150	180	2025	10~31,5	60	M48×2	142
	HXQ-A-10/※-L-Y-180	10	180	216	655	10~31,5	70	M60×2	93
	HXQ-A-20/※-L-Y-180	20	180	216	1050	10~31,5	70	M60×2	128
	HXQ-A-50/※-L-Y-180	50	180	216	2225	10~31,5	70	M60×2	231
	HXQ-A-20/※-L-Y-200	20	200	235	925	10~31,5	70	M60×2	136
	HXQ-A-40/※-L-Y-200	40	200	235	1565	10~31,5	70	M60×2	196
	HXQ-A-80/※-L-Y-200	80	200	235	2835	10~31,5	70	M60×2	316
	HXQ-A-50/※-L-Y-250	50	250	290	1345	10~31,5	80	M72×2	256
	HXQ-A-80/※-L-Y-250	80	250	290	1960	10~31,5	80	M72×2	338
	HXQ-A-100/※-L-Y-250	100	250	290	2360	10~31,5	80	M72×2	390
	HXQ-A-125/※-L-Y-250	120	250	290	2775	10~31,5	80	M72×2	446
	HXQ-A-100/※-L-Y-350	100	350	406	1530	10~31,5	80	M72×2	560
	HXQ-A-120/※-L-Y-350	120	350	406	1740	10~31,5	80	M72×2	610
	HXQ-A-180/※-L-Y-350	180	350	406	2360	10~31,5	80	M72×2	750
	HXQ-A-250/※-L-Y-350	250	350	406	3000	10~31,5	80	M72×2	900
