Ana sayfa / Ürünler / Akümülatör / Diyafram Akümülatörü
  • Diyafram Akümülatörü
  • Diyafram Akümülatörü
Akümülatör

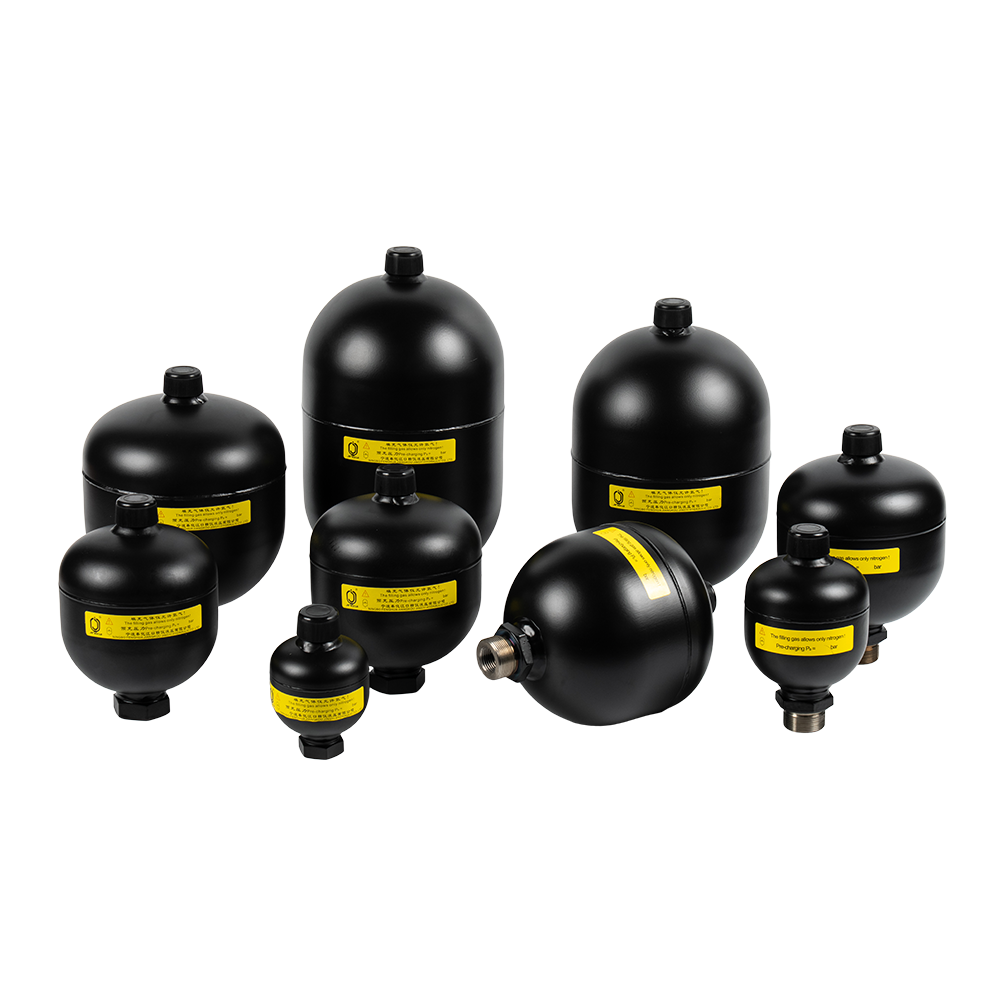

Diyafram Akümülatörü

Diyafram akümülatörü, Boyle Yasasını (gazların sıkıştırılabilirliği) kullanarak enerjiyi depolayan ve serbest bırakan mekanik bir cihazdır. Çekirdek yapısı, sıvı bölmesini kabın içindeki gaz bölmesinden tamamen ayıran, esnek bir malzemeden (genellikle kauçuk) yapılmış bir diyaframdır.

Fiyat Teklifi Al >
  • Diyafram Akümülatörü
  • Diyafram Akümülatörü
Önceki:Önceki ürün yokSonraki:Pistonlu Akümülatör

Temel Çalışma Prensibi
Diyaframlı akümülatörün çalışması gaz ve sıvı arasındaki hacim değişimi ilişkisine dayanır:
1. Enerji Depolama (Şarj Etme): Hidrolik sistemdeki basınç arttığında sıvı, akümülatörün sıvı haznesine zorlanır.
Sıvının girişi esnek diyaframı gaz odasına doğru hareket etmeye zorlayarak diyaframın diğer tarafındaki gazı (genellikle nitrojeni) sıkıştırır.
Gazın sıkıştırılması nedeniyle potansiyel enerji (sıkıştırma enerjisi) depolanır.
2. Enerji Tahliyesi (Serbest Bırakılması): Sistem basıncı düştüğünde (örn. hidrolik silindirin hızlı hareket etmesi gerektiğinde), gazın iç basıncı nedeniyle diyafram orijinal şekline geri itilir.
Diyaframın esnekliği, sıkıştırılmış gazı genişletir ve anlık akış talebini karşılamak için sıvıyı hidrolik sisteme geri iter.

Hidrolik Akümülatörlerin Fonksiyonları
Hidrolik ve akışkan teknolojisinin vazgeçilmez bir bileşeni. Hidrolik devrelerde aşağıdakiler gibi birçok kullanım alanı vardır:
1) tahrik gücünden tasarruf etmek;

2) enerji depolama;

3) basınç şoklarının sönümlenmesi;

4) pompa basıncı titreşiminin azaltılması;

5) sabit basıncı korumak.

Tüm bu işlevler hidrolik akümülatörler tarafından gerçekleştirilebilir ve böylece üretkenliğin ve genel verimliliğin artması, işlevsellik artışı, kullanım ömrünün uzaması, güvenliğin artması ve işletme ve bakım maliyetlerinin azalması gibi özel avantajlar elde edilir.

Ürün
Açıklama

Müşterilerimizin ihtiyaçlarına göre tasarım ve geliştirme yapabilir, farklı müşterilerin gereksinimlerini karşılayabiliriz.

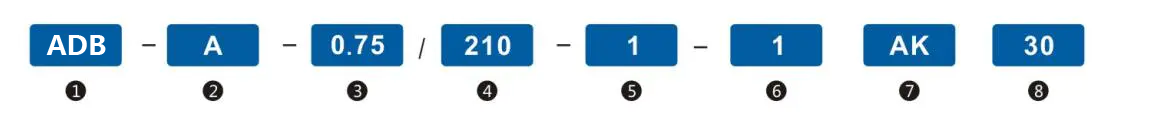

Model Tanımları


1. Seri Kodu:
Kaynaklı diyaframlı akümülatörler

2. İnşaat:
A: (M28X1.5) Şarj Edilebilir
B: Tamamen mühürlü¹

3. Nominal Hacim (L)

4. İzin verilen çalışma basıncı (Bar)

5. Kabuk Malzemesi:
1--Karbon çeliği

6. Diyafram Malzeme kodu:
1--Nitril Bütadien Kauçuk (NBR)
2--Hidrojenlenmiş Nitril Bütadien Kauçuk (HNBR)²
3--İzobutilen İzopren Kauçuk (IIR)²
7--Epiklorohidrin Kauçuk (ECO)²

7. Sıvı tarafı standart bağlantısı AK veya AB³

8. 20°C'de (Bar) nitrojen ön şarj basıncı¹

Not:
(1) Yalnızca A Tipi ve B Tipi toplu siparişler için;
(2) Yalnızca toplu siparişler için;
(3) Standart dışı konektörler için lütfen ayrıca başvurun.

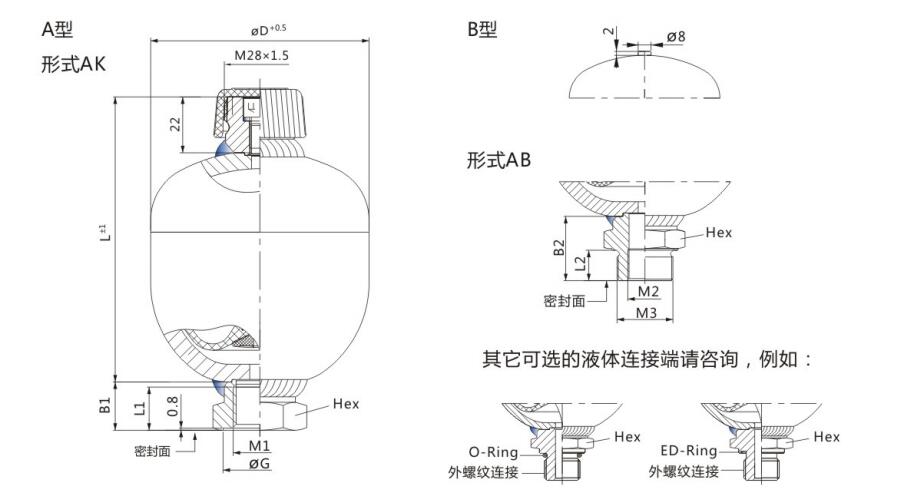

Kaynaklı Diyaframlı akümülatör çelik damgalama kabuğu kullanır, Gaz tarafına göre iki tipi vardır: Şarj edilebilir ve tamamen sızdırmaz.

Ürün Teknik Özellikleri

Model Kodu ve Boyutu

Nominal Hacim (L) Sıkıştırma Oranı p₂:p₀ Serisi İzin Verilen Çalışma Basıncı (bar) Uzunluk (mm) ΦD (mm) Ağırlık (kg) Yer değiştirme Standart sıvı bağlantısı
AK AB
M1 (ISO228) ΦG (mm) L1 (mm) B1 (mm) Altıgen SW M2 (ISO228) M3 L2 (mm) B2 (mm) Altıgen SW
0.075 8:01 210 210 91 65 0.7 38/95/150 G1/2 Φ29 16 18 32 Sağlanmadı - - - -
0.075 8:01 250 250 91 65 0.7 38/95/150 G1/2 Φ29 16 18 32 Sağlanmadı - - - -
0.16 8:01 210 210 96 75 0.9 38/95/150 G1/2 Φ29 16 18 32 Sağlanmadı - - - -
0.16 8:01 250 250 96 75 0.9 38/95/150 G1/2 Φ29 16 18 32 Sağlanmadı - - - -
0.25 8:01 100 100 106 80 0.8 38/95/150 G1/2 Φ29 16 18 32 Sağlanmadı - - - -
0.25 8:01 210 210 112 86.5 1.45 38/95/150 G1/2 Φ29 16 18 32 Sağlanmadı - - - -
0.25 8:01 250 250 112 86.5 1.45 38/95/150 G1/2 Φ29 16 18 32 Sağlanmadı - - - -
0.32 8:01 100 100 116.5 89 1.1 38/95/150 G1/2 Φ29 16 18 32 Sağlanmadı - - - -
0.32 8:01 210 210 121 95 1.75 38/95/150 G1/2 Φ29 16 18 32 Sağlanmadı - - - -
0.32 8:01 250 250 121 95 1.75 38/95/150 G1/2 Φ29 16 18 32 Sağlanmadı - - - -
0.35 8:01 100 100 121 89 1.15 38/95/150 G1/2 Φ29 16 18 32 Sağlanmadı - - - -
0.35 8:01 210 210 124 95 1.8 38/95/150 G1/2 Φ29 16 18 32 Sağlanmadı - - - -
0.35 8:01 250 250 124 95 1.8 38/95/150 G1/2 Φ29 16 18 32 Sağlanmadı - - - -
0.5 8:01 210 210 133 106 2.3 38/95/150 G1/2 Φ34 18 22 41 G1/2 M33X1.5 18 38 41
0.5 8:01 250 250 133 106 2.3 38/95/150 G1/2 Φ34 18 22 41 G1/2 M33X1.5 18 38 41
0.75 8:01 210 210 148.5 121 3 38/95/150 G1/2 Φ34 18 22 41 G1/2 M33X1.5 18 38 41
0.75 8:01 250 250 152 123 3.5 38/95/150 G1/2 Φ34 18 22 41 G1/2 M33X1.5 18 38 41
1 8:01 210 210 160 138 3.8 38/95/150 G1/2 Φ34 18 22 41 G1/2 M33X1.5 18 38 41
1 8:01 250 250 163 142 5 38/95/150 G1/2 Φ34 18 22 41 G1/2 M33X1.5 18 38 41
1.4 8:01 210 210 174 153 5.9 38/95/150 G1/2 Φ34 18 22 41 G1/2 M33X1.5 18 38 41
1.4 8:01 250 250 174 153 5.9 38/95/150 G1/2 Φ34 18 22 41 G1/2 M33X1.5 18 38 41
2 8:01 210 210 202 169 7.6 38/95/150 G1/2 Φ34 18 22 41 G1/2 M33X1.5 18 38 41
2 8:01 250 250 205 172 9.2 38/95/150 G1/2 Φ34 18 22 41 G1/2 M33X1.5 18 38 41
2.8 4:01 210 210 250 169 9.2 38/95/150 G3/4 Φ42 24 28 46 G3/4 M45X1.5 20 37 46
2.8 4:01 250 250 255 172 11.5 38/95/150 G3/4 Φ42 24 28 46 G3/4 M45X1.5 20 37 46
3.5 4:01 210 210 289 173 13.8 38/95/150 G3/4 Φ42 24 28 46 G3/4 M45X1.5 20 37 46
3.5 4:01 250 250 289 173 13.8 38/95/150 G3/4 Φ42 24 28 46 G3/4 M45X1.5 20 37 46
